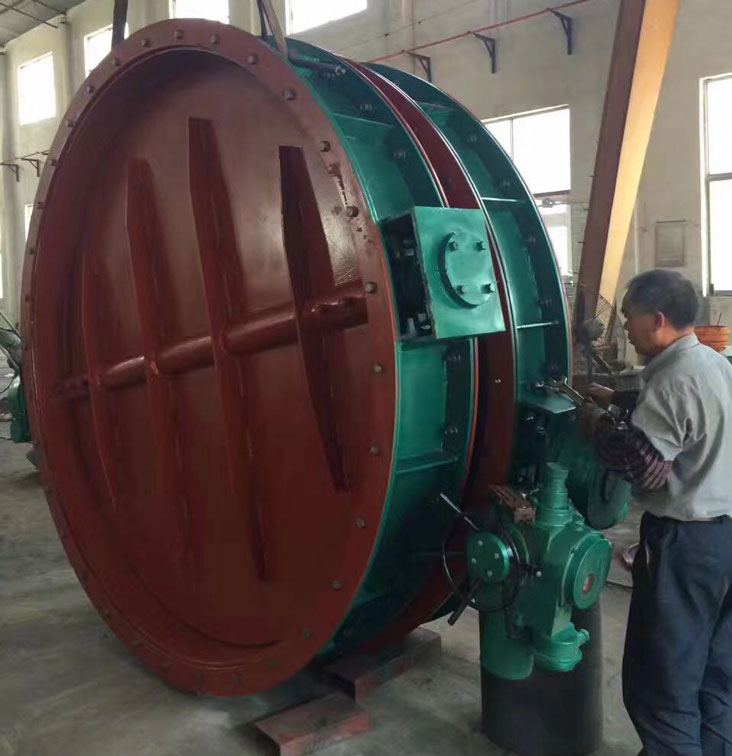

電液動蝶閥

　用　途

　　　電液動蝶閥是一種適用性很強的新型產品，廣泛用于建材、冶金、礦山、化工、電力等工業生產過程中，能遠程控制或現場控制管道中介質的流量。

　特　點

　　　動力源電液推桿其特點是：動作靈敏，運行平穩，能有效緩沖外來的沖擊力，行程控制準確，可以帶負荷啟動，且具有超負荷保護能力。由于電液

　動蝶閥采用機、電、液一體化全封閉結構，工作油路循球于無壓的封閉鋼筒里，體積小，不漏油，便于安裝，維修。在惡劣的工作環境下，不吸塵，不

　進水，內部不銹蝕，使用壽命長，不需要任何附屬設備，在推力和速度相同的情況下消耗的電能僅有電動推桿的一半。

　工作原理

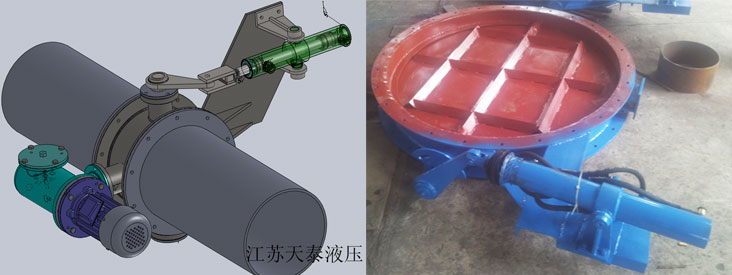

　　　電液動蝶閥以電液推桿作動力源，通過雙向齒輪泵輪出壓力油，經油路集成塊的控制送至油缸，實現活塞桿往復運動，同時通過曲柄轉動閥軸、閥

　板作90°范圍旋轉，達到調節流量的目的。

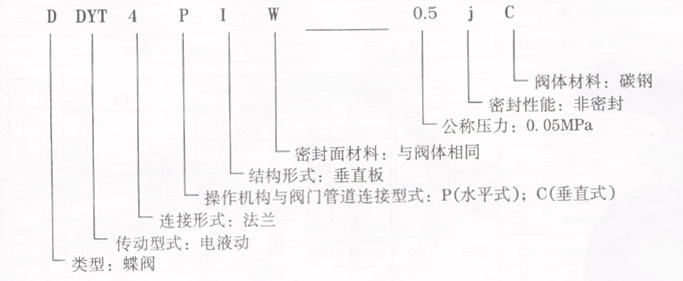

　型號編制說明

　

　主要零件材料

名稱	支架、閥體、蝶板	閥軸	曲柄
材料	碳素結構鋼	不銹鋼	優質鋼

　外形與連接尺

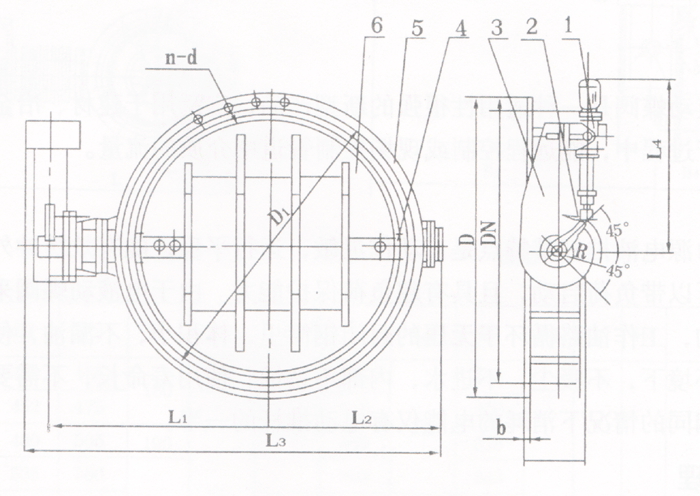

外形：操作機構與閥門管垂直連接型式 　1、電液推桿 　2、曲柄 　3、支架 　4、閥軸 　5、閥休 　6、蝶板
